　速度警報器　　ＳＰCM 50

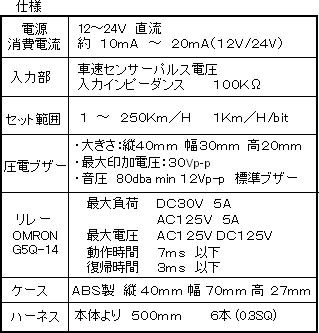

本体ケースの寸法
　設定速度を超えるとチャイムを鳴らして内蔵リレーをＯＮする装置です。
このリレー接点を利用して、外部装置を動作させたり信号を送る事ができます。

設定速度は、2ヶ所まで設定できます。
例えば６０Km/hでリレーをONしてランプを点灯、１０５Km/hでチャイムを鳴らしたりできます。
チャイムとリレーは、別々に速度設定できます。
また、設定を1ヶ所にしてチャイムとリレーを同時にONする事もできます。

　車速の設定は、ディップスイッチにより１kｍ／h単位で２５０kｍ／hまで設定できます。
　設定モードより車速パルス数の設定で ２・４・８・１０・２５パルスを選択できます。
　ヒステリシス設定モードで、ＯＮとＯＦＦの速度に差を付けることができます。
　ブザーを３種類用意しました。
　標準タイプ 　キン・コン音　　音圧　８５dB/30cm --- サンプル音 ---
　中音量タイプ 　ピッ・ピッ音　　音圧　９０ｄB/30cm --- サンプル音 ---
　大音量タイプ 　ピー・ピー音　　音圧　９５dB/30cm --- サンプル音 ---

　　　＊＊＊　他に2種類の速度警報があります　＊＊＊
ＳＰＣＭ３ 　ディップスイッチにより１Ｋｍ／Ｈ単位で２５０Ｋｍ／Ｈまで設定できます。
ＳＰＣＭ１０ 　低速／高速の2箇所でチャイムが鳴ります。
商　　品 圧電ブザー 品　番 電源電圧 価　格   No.
速度警報器
SPCM５０		 標準タイプ
キン・コン音		 SPCM50-12L １２V
￥19、000
(税込 \20,900)
876
SPCM50-24L ２４V 875
中音量タイプ
ピッ・ピッ音		 SPCM50-12M １２V
￥20、000
(税込 \22,000)
932
SPCM50-24M ２４V 933
大音量タイプ
ピー・ピー音		 SPCM50-12H １２V
￥21、000
(税込 \23,100)
930
SPCM50-24H ２４V 931

項　目　説　明
配　線
　配線は、電源線２本と車速信号線の合計３本です。
車速信号は、ナビゲーションや、メーターパネル、エンジンコンピューターなどから分伎して配線してください。
ご注意　
　配線は、間違い無く確実に行ってください。車輌側のシステムを破損したり、最悪の場合は配線が燃える事もありますので、十分注意してください。

ハーネス 信　号　名   ハーネス 信　号　名
赤色 ＋12V〜24V電源   茶色 ブザー出力
黒色 アース   青色 リレーＡ接点（ノーマリーオープン）
黄色 信号入力   橙色 リレーＣ接点（コモン）
白色 ブザー出力   緑色 リレーＢ接点（ノーマリークローズ）

各項目の設定手順例　（パルス数のセットの場合）
１）　電源ＯＦＦでディップＳＷを [０００] にセットします。
２）　電源をＯＮするとＬＥＤが点滅します。
　　　 パルス数設定モードになります。

３）　希望の数値をセットします。
　　　　　 たとえば、８パルスの場合は、 ディップＳＷを [００８] にセットします。
４）　そのまま、しばらく待つとＬＥＤが点滅から点灯に変わります。
　　　　 これで、メモリへの書き込みが完了します。
５）　電源をＯＦＦにしてください。
　　　　 設定は、終了です。
　　速度１の設定（チャイム）
　　　ディップスイッチにより設定します。
　　　　左より１００位・１０位・１位　Ｘ　１kｍ／hになります。
モニターＬＥＤについて
　　モニターＬＥＤは、車速パルスのＨｉ／Ｌｏｗ により点滅しますので、
　配線のチェックにご利用ください。
　　低い速度で走行しますと点滅が確認できます。（５kｍ／h以下）
各種の設定手順
  項　　目 電源 ディップＳＷ ＬＥＤ 備　　　考
１ パルス数のセット OFF ０　０　０ 消灯
２ ON   点滅
３ ON ０　０　８ 点滅 ８パルスの場合
４ ON   点灯 しばらく待つと
５ OFF   消灯 設定は完了です。
設定は、２・４・８・１０・２５パルスを選択できます。
これ以外は、エラーになります。
  項　　目 電源 ディップＳＷ ＬＥＤ 備　　　考
１ 速度２のセット
（リレー用）		 OFF ９　０　０ 消灯
２ ON   点滅
３ ON １　０　５ 点滅 105km/hの場合
４ ON   点灯 しばらく待つと
５ OFF   消灯 設定は完了です。
（注）設定範囲は、速度１以上で２５０Km/hまでです。
設定速度を超えるとリレーがＯＮします。
  項　　目 電源 ディップＳＷ ＬＥＤ 備　　　考
１ 速度２の削除 OFF ８　０　０ 消灯
２ ON   点滅
３ ON   点灯 しばらく待つと
４ OFF   消灯 設定は完了です。
速度２を削除すると、速度１を通過した時リレーとチャイムが同時に作動します。
  項　　目 電源 ディップＳＷ ＬＥＤ 備　　　考
１ ヒステリシスのセット OFF ７　０　０ 消灯
２ ON   点滅
３ ON ０　０　５ 点滅 5km/hの場合
４ ON   点灯 しばらく待つと
５ OFF   消灯 設定は完了です。
（注）ヒステリシスは、１Km/H 以上に設定してください。また、最大設定速度は、１５０Km/hまでです。
０Km/H に設定すると、切り替わり付近でチャタリングを起こす事があります。出荷時は、３Km/hです。
速　度　設　定
  項　　目 電源 ディップＳＷ リレー 備　　　考
１ 速度１のセット
（チャイム用）		 OFF ０　６　０ OFF 60km/hの場合
２ ON   OFF
３ ON   ON 速度が60km/を超えた時

　運　用
　速度をセットしてご使用ください。
・設定速度が1ヶ所の場合は、設定速度を超えますとチャイムが鳴りリレーがONします。
・設定速度が２ヶ所の場合は、設定速度１を超えますとチャイムが鳴ります。
　設定速度２を超えますとリレーがＯＮします。
　設定速度１と２は、別々に動作します。
　設定は、いつでも自由に変更できます。
　エラーについて
１）　エラーになりますと、ＬＥＤが点滅します。
２）　通常の使用で、電源をＯＮした時にＬＥＤが点滅した場合は、メモリーのデーターが壊れていますので、初期設定
　　 を行ってください。
３）　速度の設定が２５０kｍ／ｈを超えるとエラーになりＬＥＤが点滅します。
４）　設定速度が、ヒステリシス速度以下に設定されるとエラーになりＬＥＤが点滅します。
用　語　説　明
ヒステリシス動作とは

チャイムがＯＮになる速度とＯＦＦになる速度がオーバーラップするように動作させる事です。
チャイムのＯＮ／ＯＦＦを繰り返すチャタリングを防止する為の機能です。

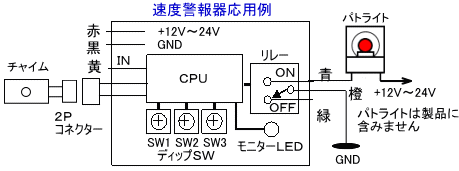

--------------　速度警報器（ＳＰＣＭ５０）及びチェンジマンＳＰＤ２の応用例　----------------
設定値を超えると、制御機器をＯＮにする。 設定値を超えると、ライトをＯＮにする。 サイドブレーキ戻し忘れ警報に応用、サイドブレーキを引いたまま６kｍ／hを超えるとブザーを鳴らす。
シールドタイプ , 検出距離 10mm ±10%, M30, NPNオープンコレクタ

オムロン　参考ページ
フォークリフトのリムボルトから近接センサーで回転を拾い車速信号を作る。
タイヤ径とリムボルト数をご連絡いただきましたらプログラムを変更させていただきます。		 入力信号に近接センサー を使用する
　その他の応用例
　速度警報・ダンプ車のベッセル上昇走行防止・フォークリフト速度警報・ヘッドライトコントロール・ワイパーのコントロール・天井クレーンの速度警報・散水車のバルブ制御・工場内車両の速度制限・サイドブレーキ戻し忘れ警報など
