パルスデバイダー （分周器） |
| |
パルス信号を分周する装置 DIVID629 |
|
| |
入力パルス信号を1/2・1/3・1/4・1/5・1/6・1/7・1/8・1/9・1/10などに分周します。
最大250分の1です。 |
| |
入力パルスは、0V〜電源電圧の範囲で入力してください。
入力周波数は、10KHzまでです。
マグネッチク ピックアップ コイル センサーには、対応しておりません。
ご希望のときは、連絡ください。
出力は、１０ＫΩ抵抗でプルアップ５Ｖへしています。
オープンコレクターとして使用する時はＲ４（１０ＫΩ）を取り外して使用してください。
詳しくは、取扱説明書を参考にしてください。
|
| |
配線は、電源とパルスの入出力の４本を接続します。 |
| |
分周値は、ご注文の時にご指定ください。 |
|
| |
車速信号２５パルスを８パルスに分周する装置 DIVID258 |
|
| |
入力パルスは、0V〜電源電圧の範囲で入力してください。
出力は、１０ＫΩ抵抗で電源電圧にプルアップしています。
オープンコレクターとして使用する時は、１０ＫΩを取り外して使用してください。
詳しくは、取扱説明書を参考にしてください。
|
| |
配線は、電源とパルスの入出力の４本を接続します。 |
| |
|
使用例
トラックなどの車速２５パルスの車両に、８パルス入力仕様の
ナビを取り付ける時に使用してください。 |
| |
|
| |

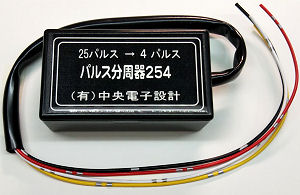

車速信号２５パルスを４パルスに分周する装置 DIVID254 |
|
| |
入力パルスは、0V〜電源電圧の範囲で入力してください。
出力は、１０ＫΩ抵抗で電源電圧にプルアップしています。
オープンコレクターとして使用する時は、１０ＫΩを取り外して使用してください。
詳しくは、取扱説明書を参考にしてください。
|
| |
配線は、電源とパルスの入出力の４本を接続します。 |
| |
|
使用例
トラックなどの車速２５パルスの車両に、４パルス入力仕様の
ナビを取り付ける時に使用してください。 |
| |
|
| 内部構成 |
|
仕様 |
 |
|
| 電源 |
12〜24Ｖ 直流 |
| 消費電流 |
約 １２ｍＡ （１２Ｖ/２４V） |
| 入力部 |
パルス電圧 0V〜電源電圧
入力インピーダンス １００ＫΩ |
| 出力部 |
トランジスター 抵抗プルアップ |
ケース
ＡＢＳ製 |
分周器 縦 30ｍｍ 横 40ｍｍ 高 20ｍｍ |
| 258/254 縦 40mm 横 70mm 高 25mm |
| ハーネス |
本体より ３００ｍｍ ４本 (0.3SQ) |
|
|
| |
| 種 類 |
品 番 |
電源電圧 |
価 格 |
|
No. |
| 分周器２５８ |
DIVID258 |
|
| 分周器２５４ |
DIVID254 |
|
|
|
| 応用例 |
| トラック・バスなどに乗用車用の１２Ｖ電源、車速パルス４パルスのナビゲーションを取り付ける時に、車速パルス数を合わせるのに使用します。 |
 |
|
| |
|
 |
