　速度警報器　　ＳＰCM ３

　この装置は、設定速度を超えるとチャイムが鳴り速度超過の警報を出します。

　速度の設定は、ディップスイッチより１Ｋｍ／h 単位で、最大２５０Ｋｍ／h まで設定できます。

なた、パルス数の変更、ヒステリシスの変更などができます。

　購入時は車速のパルス数が４パルスに設定されています、使用する車両に合わせてご利用ください。
パルス数は、２・４・８・１０・２５パルスが選択できます。これ以外をご希望のときは、ご連絡いただきましたら対応させていただきます。

ブザーを３種類用意しました。
標準タイプ	キン・コン音　　音圧　８５dB/30cm	--- サンプル音 ---
中音量タイプ	ピッ・ピッ音　　音圧　９０ｄB/30cm	--- サンプル音 ---
大音量タイプ	ピー・ピー音　　音圧　９５dB/30cm	--- サンプル音 ---

＊＊＊　他に2種類の速度警報があります。　＊＊＊
ＳＰＣＭ５０	設定速度を超えるとチャイムを鳴らして内蔵リレーをＯＮします。
ＳＰＣＭ１０	低速／高速の2箇所でチャイムが鳴ります。

商　　品

圧電ブザー

品　番

電源電圧

価　格

No.

スピード警報器
SPCM３

標準タイプ
キン・コン音

SPCM3-001

12Ｖ～24V

14、520 円

(税込 \15,972)

772

中音量タイプ
ピッ・ピッ音

SPCM3-002

15、730 円

(税込 \17,303)

934

大音量タイプ
ピー・ピー音

SPCM3-003

16、335 円

(税込 \17,969)

929

項　目　説　明

仕　　　　様
電源	１２Ｖ　～　２４Ｖ　直流　約　10mA～60mA(12V)
入力	車速センサーパルス電圧 0V ～電源電圧までインピーダンス　　１00ＫΩ
セット範囲	１～２５０Km/H　１Km/H/bit ヒステリシス　４Km/H
圧電ブザー	大きさ　約２４ｍｍ（ねじ突起含むサイズ３４ｍｍ）厚さ　約５．５ｍｍ音圧　85dba min 12Vp-p
ケース	ＡＢＳ製　　黒色縦４０ｍｍ横７０ｍｍ高２７ｍｍ
ハーネス	本体より　３００ｍｍ　　６本 0.3SQ

　配線は、電源線２本と車速信号線の合計３本です。

　車速信号は、ナビゲーション、メーターパネルやエンジンコンピューターなどから分伎して配線してください。

各項目の設定手順例　（パルス数のセット）
	１）　電源ＯＦＦでディップＳＷを [０００] にセットします。
	２）　電源をＯＮするとＬＥＤが点滅します。　　　パルス数設定モードになります。
	３）　希望の数値をセットします。　　　　　たとえば、８パルスの場合は、ディップＳＷを [００８] にセットします。
	４）　そのまま、しばらく待つとＬＥＤが点滅から点灯に変わります。　　　　これで、メモリへの書き込みが完了します。
	５）　電源をＯＦＦにしてください。　　　　設定は、終了です。

	速度の設定
	ディップスイッチにより設定します。
	１００位・１０位・１位　Ｘ　１Ｋｍ／Ｈになります。
	モニターＬＥＤについて
	モニターＬＥＤは、車速パルスのＨｉ／Ｌｏｗにより点滅しますので、
	配線のチェックにご利用ください。
	低い速度で走行しますと点滅が確認できます。（５Ｋｍ／Ｈ以下）

各種の設定手順
	項　　目	電源	ディップＳＷ	ＬＥＤ	備　　　考
１	パルス数のセット	OFF	０　０　０	消灯
２		ON		点滅
３		ON	０　０　８	点滅	８パルスの場合
４		ON		点灯	しばらく待つと
５		OFF		消灯	設定は完了です。

	項　　目	電源	ディップＳＷ	ＬＥＤ	備　　　考
１	ヒステリシスのセット	OFF	７　０　０	消灯
２		ON		点滅
３		ON	０　０　５	点滅	5Km/hの場合
４		ON		点灯	しばらく待つと
５		OFF		消灯	設定は完了です。
（注）ヒステリシスは、１Km/H 以上に設定してください０Km/H に設定すると、切り替わり付近でチャタリングを起こす事があります

速　度　設　定
	項　　目	電源	ディップＳＷ	チャイム	備　　　考
１	運　用速　度　設　定	OFF	０　２　０	OFF	20Km/hの場合
２		ON		OFF
３		ON		ON	速度が20Km/を超えた時

　運　用

　速度をセットしてご使用ください。設定速度を超えますと「キン・コン・キン・コン」とチャイムが鳴ります。

　設定は、いつでも自由に変更できます。

　エラーについて

１）　エラーになりますと、ＬＥＤが点滅します。
２）　通常の使用で、電源をＯＮした時にＬＥＤが点滅した場合は、メモリーのデーターが壊れていますので、初期設定
　　を行ってください。
３）　速度の設定が２５０Ｋｍ／ｈを超えるとエラーになります。
４）　設定速度が、ヒステリシス速度以下に設定されるとエラーになります

用　語　説　明
ヒステリシス動作とは
	チャイムがＯＮになる速度とＯＦＦになる速度がオーバーラップするように動作させる事です。チャイムのＯＮ／ＯＦＦを繰り返すチャタリングを防止する為の機能です。

--------------　速度警報器ＳＰＣＭ３及びチェンジマンＳＰＤ２の応用例　----------------

シールドタイプ , 検出距離 10mm ±10%, M30, NPNオープンコレクタ

オムロン　参考ページ

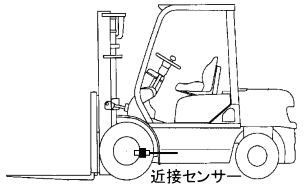

フォークリフトのリムボルトから近接センサーで回転を拾い車速信号を作る。
タイヤ径とリムボルト数をご連絡いただきましたらプログラムを変更させていただきます。

入力信号に近接センサーを使用する

　その他の応用例

　速度警報・ダンプ車のベッセル上昇走行防止・フォークリフト速度警報・ヘッドライトコントロール・ワイパーのコントロール・天井クレーンの速度警報・散水車のバルブ制御・工場内車両の速度制限・サイドブレーキ戻し忘れ警報など
