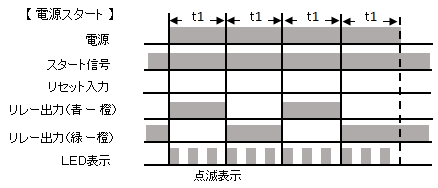

■カーナビ関連 走行中のテレビ視聴 TOYOTA メーカーOP ディーラーOP DAIHATSU メーカーOP ディーラーOP HONDA メーカーOP ディーラーOP SUZUKI メーカーOP ディーラーOP SUBARU ----- ディーラーOP ■アクセサリー マルチタイマー 速度警報器　SPCM50 速度警報器　SPCM１0 速度警報器　SPCM3 パルスコンバータ 分周器   コンパレータ RPM　回転スイッチ SPD２　速度スイッチ   ウィンドウコンパレータ RPM２　回転スイッチ DCV　電圧スイッチ     ■ご注文方法 お申し込み方法 決済方法 送料・手数料 訪問販売法に基づく表示 お問合わせ	マルチタイマー　　ＭＴ−1　/　MT-2 シーケンス制御用小型タイマー 　この装置は、４種類の動作と３段階の時間設定を選択できるマルチタイマー タイマー動作は、インターバル／オンディレー／フリッカ／オフディレーの４種類を選択できます。 時間レンジは、０．１秒／目盛 ・ １秒／目盛 ・ １分／目盛の３ 段階を選択できます。 　タイマー動作及び時間レンジの設定は、電源のＯＮ／ＯＦＦとディップスイッチの組み合わせで 行う事ができます。 入力方法が２種類 　MT-1　　負論理　　入力をアース（GND)に 　MT-2　　正論理　　入力を＋電源に   商　　品 品　番 電源電圧 価　格   No. MT-1 （入力 負論理） MT1-001 12V 14、520 円 (税込 \15,972) 1 2 3 4 5 897 MT1-002 24V 1 2 3 4 5 898 MT-2 （入力 正論理） MT2-001 12V 14、520 円 (税込 \15,972) 1 2 3 4 5 1063 MT2-002 24V 1 2 3 4 5 1064 ■　本体の仕様および各部の名称 スパークキラーについて リレーの接点には、ノイズ吸収用のスパークキラーが入っています。 接点に接続する信号に悪影響する場合は、取り外してください。 リレー・モーター・ランプなどの誘導負荷を接続する場合は、外さないでください。 Ｎｏ． ハーネス 信　号　名 Ｎｏ． ハーネス 信　号　名 １     ５ 白 　リセット ２ 橙色 　リレー接点　コモン ６ 黒色 　アース ３ 青色 　リレー接点　Ａ(ON) ７ 黄色 　信号入力 ４ 緑色 　リレー接点　Ｂ(OFF) ８ 赤色 　＋12V〜24V電源 ■　各項目の設定手順　　（タイマー動作　インターバルの場合） １）　電源ＯＦＦでディップＳＷを [８０１] にセットします。 ２）　電源をＯＮするとＬＥＤが点滅します。 ３）　しばらく待つとＬＥＤ点灯します。 　　　　　 これで、メモリへの書き込みが完了します。 ４）　電源をＯＦＦにしてください。 　　　　 設定は、終了です。       ■　タイマー動作の設定手順 手　順 動　　作 ディップＳＷ ＬＥＤ 備　　　考 １ 電源OFF ０　０　０ 消灯 インターバル動作の場合 ２   ８　０　１ 消灯 コードをセット ３ 電源ON   点滅   ４     点灯 しばらく待つと ５ 電源OFF   消灯 設定は完了です。 ■　タイマー動作モード コード 動　　作 内　　　　容 備　　　考 ８０１ インターバル動作 入力ＯＮで設定時間の間リレーをＯＮする。 出荷時設定 ８０２ オンディレー動作 入力ＯＮで設定時間経過後リレーをＯＮする。   ８０３ フリッカ動作 入力ＯＮで設定時間毎にリレーのＯＮ／ＯＦＦを繰り返す。   ８０４ オフディレー動作 入力ＯＦＦで設定時間経過後リレーをＯＦＦする。   ■　時間レンジの設定手順 手　順 動　　作 ディップＳＷ ＬＥＤ 備　　　考 １ 電源OFF ０　０　０ 消灯 ０．１秒レンジの場合 ２   ８　１　１ 消灯 コードをセット ３ 電源ON   点滅   ４     点灯 しばらく待つと ５ 電源OFF   消灯 設定は完了です。 ■　時間レンジ コード 動　　作 内　　　　容 備　　　考 ８１１ ０．１秒 ０．１秒 〜 7９．９秒まで設定できます。   ８１２ １秒 １秒 〜 7９９秒まで設定できます。 出荷時設定 ８１３ １分 １分 〜 7９９分まで設定できます。           ■　タイマー時間の設定 手　順 動　　作 ディップＳＷ ＬＥＤ 備　　　考 １ 電源OFF ０　０　０ 消灯 ２秒の場合　（インターバル動作） ２   ０　０　２ 消灯 コードをセット ３ 電源ON   消灯   ４ スタート信号   点滅 信号入力ＯＮ ５ ２秒後   消灯 タイムアップ ■　動作モード及び配線例 （１）インターバル動作　【コード　８　０　１】　＊タイマの一般的な使い方です。 MT-1 MT-2 （２）インターバル動作【コード　８　０　１】＊カウント中の信号入力は無効です。 MT-1 MT-2 （３）オンディレー動作　　【コード　８　０　２】 MT-1 MT-2 （４）オンディレー動作【コード　８　０　２】　＊カウント中の信号入力は有効です。 MT-1 MT-2 （５)フリッカ動作　　【コード　８　０　３】　＊タイマの一般的な使い方です。 MT-1 MT-2 （６）フリッカ動作　　【コード　８　０　３】　＊カウント中の信号入力は有効です。 MT-1 MT-2 （７）オフディレー動作　　【コード　８　０　４】 MT-1 MT-2 +電源＝常時電源 +電源＝常時電源 （８）オフディレー動作　　【コード　８　０　４】 MT-1 MT-2 +電源＝常時電源 +電源＝常時電源 ■　使用上の注意 ●スイッチの切り換えについて ・タイマ動作中にディップスイッチを切り換えることは、誤動作の原因となります。 　切り換える場合は、必ず電源を切って行ってください。 ・ディップスイッチは右回り、左回りのどちらに回しても設定できます。 　クリックの中間に設定されますと誤動作や故障の原因になりますので行わないでください。 ●電源について ・DC仕様についての電源はリップル率20％以下で、平均電圧が許容電圧変動範囲内でご使用ください。 ・電源電圧はスイッチ、リレー等の接点を介して一気に印加する様にしてください。 　一気に電圧を印加しない場合、電源リセットされなかったり、タイムアップすることがあります。 ●その他 ・高温中に長時間、タイムアップの状態（内部リレーがON した状態）で放置されますと、内部部品（電解コンデンサなど）の劣化を早める恐れがあります。 　そのためリレーと組み合わせて使用するようにし、長時間（たとえば1ヵ月以上）のタイムアップ放置は避けてください。 ●端子の圧着 ・端子の圧着は、専用工具を使用して確実に作業を行ってください。 ●エラーについて 　　１）　エラーになりますと、ＬＥＤが高速点滅します。　　（通常のＬＥＤ点滅は、０、５秒間隔です。） 　　２）　通常の使用で、電源をＯＮした時にＬＥＤが高速点滅した場合は、メモリーのデーターが壊れている事がありますので、タイマー動作設定／時間レンジ設定を行ってください。
